Kit Solar Litio 3,5kWp 5kWac 220Vac con Banco de Litio 5kWh, Inversor/Cargador híbrido MPPT y Paneles Solares Bifaciales Half-Cell (ampliable hasta 5kWp) (Off-Grid)

El Kit Solar Avanzado de 3510Wp con baterías litio de alto rendimiento e Inversor/Cargador Solar MPPT de 5kW 220Vac y Banco de Batería de Litio de 5.12kWh que proveemos en DMU Energy Chile consiste en un sistema de energía solar fotovoltaica para generación de energía eléctrica, compacto y de diseño simple para alimentar una cabaña, casa, escuela rural, posta rural, retén de carabineros, bodega, galpón, invernadero, sistema de riego, etc. El sistema generado por este Kit es totalmente autónomo e incluye una serie de productos de alta calidad para su fácil instalación y conexión. Ref. Interna: Kit cot. Nº 29752. Oferta válida hasta fecha límite o quiebre de stock.

Al incluir una batería de litio de alto rendimiento este kit solar está diseñado para que el banco de baterías tenga una vida útil de hasta 15 años y los paneles solares tengan una duración de 30 años!

Este kit solar es uno de los más completos del mercado y está especialmente diseñado para su uso en la zona sur de Chile proveyendo un excelente rendimiento, como referencia su correcta instalación en zonas como Puerto Montt permitirá trabajar de forma autónoma durante invierno y verano con equipamiento como iluminación LED, carga de celulares, refrigerador A+ de unos 20kW/mes, TV A+ & Deco A+ ó Radio 30Wh c/u por unas 6 horas diarias, PC & Router de unos 30Wh c/u por unas 6 horas diarias, bomba de agua de unos 350Wh por 1 o 2 horas diarias y una lavadora (sin secadora) de unos 0.1kW/ciclo una o dos veces por semana.

Este kit puede ser utilizado de forma híbrida para trabajar en combinación con la red de la distribuidora (o un generador a combustión¹) y la generación solar de tal forma de que el sistema determine de forma automática cuando utilizar una u otra fuente priorizando al máximo la utilización de la energía solar.

En DMU Energy somos una empresa establecida hace muchos años en el país, disponemos de un equipo técnico de ingenieros multidisciplinarios quienes los podrán asesorar, además nos encontramos certificados bajo la norma internacional ISO 9001:2015 y nacional NCh-ISO 9001:2015, ratificada por Bureau Veritas y reconocida por INN en Chile, estándar internacional de carácter certificable que regula los Sistemas de Gestión de la Calidad.



¿Qué contiene este Kit?

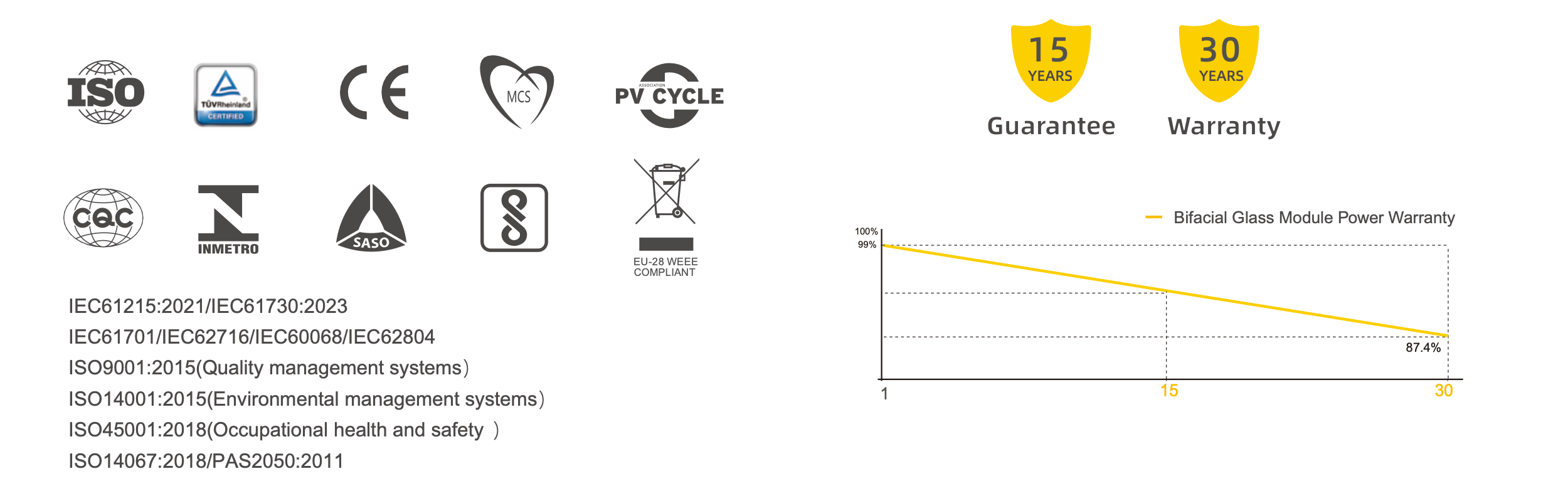

• Paneles solares de alto rendimiento y tecnología de última generación: 06 unidades del Panel Solar 585W Monocristalino Bifacial & N-Type de Alto Rendimiento OSDA (dimensiones: 2278×1134×30 mm con marco) con autorización SEC y certificaciones ISO, CE, TUV, entre otras.

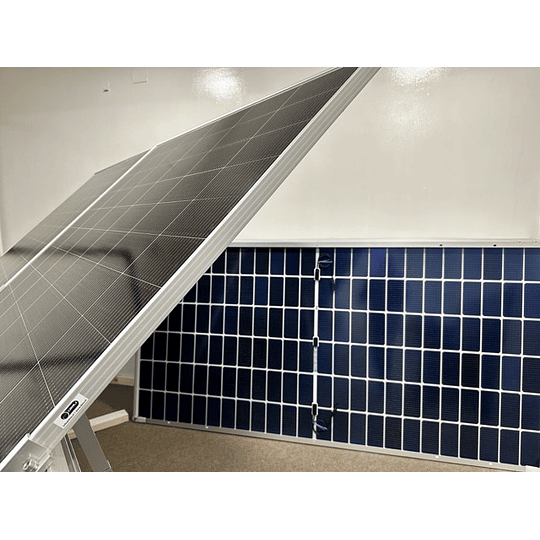

La tecnología bifacial permite que los paneles solares generen electricidad desde ambas caras, capturando no solo la luz solar directa, sino también la luz reflejada desde el suelo, lo que se conoce como efecto albedo. Dependiendo de la superficie y la altura de la instalación, esta capacidad puede aumentar la producción de energía entre un 5% y un 30% en comparación con los paneles tradicionales. Por ejemplo, en condiciones óptimas, un panel de 585W puede alcanzar hasta 648W, lo que representa un incremento de hasta un 10.8%. Esta innovación maximiza la producción de electricidad y acelera el retorno de la inversión.
La tecnología N-Type es una de las innovaciones más importantes en la industria fotovoltaica, superando a la tecnología P-Type. Los paneles N-Type tienen una mayor eficiencia en la conversión de luz solar a electricidad, una menor degradación a largo plazo y una mayor resistencia a fenómenos como la Degradación Inducida por Potencial (PID) y la Degradación Inducida por Luz (LID). Además, ofrecen un mejor rendimiento en condiciones de baja luminosidad, como las que se pueden encontrar en el sur de Chile, y tienen una vida útil de hasta 30 años, lo que garantiza una mayor estabilidad y durabilidad.
Los paneles de doble vidrio y de media celda también mejoran la durabilidad y el rendimiento. Los paneles de doble vidrio son más resistentes a tensiones mecánicas, como el peso de la nieve o el impacto del granizo, y a la degradación por radiación ultravioleta. Por otro lado, la tecnología de media celda divide las celdas en "sub-cadenas", lo que significa que si una parte del panel está sombreada, solo esa sección se ve afectada, mientras que el resto del panel puede seguir produciendo energía de manera eficiente. Esto evita que una sombra parcial reduzca drásticamente la producción total del panel, como ocurriría en un panel de celdas completas.

• Inversor/Cargador Solar Off-Grid MPPT totalmente automatizado con cargador incorporado para apoyar la recarga de las baterías con la red, un generador o funcionamiento híbrido con la red: Inversor Cargador 48V DC 220V AC 5kVA 5000W Sinusoidal (80A Carg. Red / Controlador Solar MPPT 5000W/P Op: 180-430V 450V Máx.) Axpert MKS III 5000-48 Voltronic.

Este equipo se caracteriza por tener una pantalla desmontable, la cual puede ser instalada lejos del equipo por medio de una conexión con cable de red, también dispone varios puertos de comunicación, como por ejemplo el puerto BMS que permiten comunicación con baterías de litio compatibles, además posee comunicación bluetooth para uso con App en Android. También incluye de serie contactos secos programables para ser utilizados por ejemplo para el encendido automático de un grupo generador¹.
El equipo Axpert MKS III 5000 Voltronic es de onda sinusoidal pura, permite monitoreo local para PC con Windows y bluetooth para uso con App en Android, factor de potencia "1", permite partida en frío, puede operar con o sin paneles solares y es totalmente electrónico por ello está pensado para ser usado en todo tipo de aplicaciones domiciliarias o industriales siempre y cuando se tengan bien controladas las potencias conectadas a la salida AC (no superar la potencia máxima en watt), la calidad de suministro a la entrada AC¹ y se asegure una correcta preservación del equipo (evitar ambientes con polvo, humedad con condensación, ingreso de insectos, material particulado, etc.).

• Banco de Baterías de litio de alta capacidad y rendimiento pensado para varios años de uso (15 años o más dependiendo del uso) y una alta autonomía: 01 unidades de la Batería de Litio 48V 5,1kWh Ciclo Profundo UF5000 Pylontech (versión especial con un rango más amplio de descarga) o similar según disponibilidad.

La batería UF5000 Pylontech corresponde a un modelo especial que permite descargas de hasta 100A, permitiendo su uso con consumos de hasta 4.8kW, además tiene una capacidad real de almacenamiento de 4500W aproximadamente, ideal para su utilización con Inversores de 3kW, 5kW o superior, permitiendo una amplia variedad de aplicaciones, como estación base de telecomunicaciones, UPS, sistema de energía renovable (solar), etc. Amplia vida útil, tamaño estándar, peso ligero y fuerte adaptabilidad ambiental. Batería cumple con estandar de referencia: IEC62619, IEC63056,CE, UN38.3,UL1973, UKCA.

• Kit de cables para batería Pylontech UF5000 + Soporte tipo Bracket para 01 batería UF5000 Pylontech + Cable comunicación Inversor-Batería by DMU Energy: Equipamiento original y de fábrica para un máximo desempeño, permite una precisa conexión del banco de baterías al inversor y montar la batería tipo "torre".

• Sistema de protección PV DC para personas y equipos: 01 unidad del Interruptor automático DC 550V DC Máx. 2 Polos con certificaciones internacionales + Porta Fusible y Fusible Cilíndrico DC protección PV + SPD 500V + Tablero TDA Sobrepuesto o embutido simple plástico para Automáticos DC.

El uso combinado de un interruptor automático DC, un fusible cilíndrico y un SPD (dispositivo de protección contra sobretensiones) es fundamental para la seguridad y durabilidad de una línea de paneles solares. El interruptor automático y el fusible protegen el sistema contra fallos eléctricos internos, como sobrecargas y cortocircuitos, interrumpiendo el flujo de corriente para prevenir daños mayores. Por su parte, el SPD actúa como un escudo contra amenazas externas, desviando a tierra los picos de voltaje causados por rayos o fluctuaciones en la red, lo que evita que componentes sensibles como el inversor se quemen. Juntos, estos dispositivos aseguran el correcto funcionamiento y la vida útil de su inversión solar.

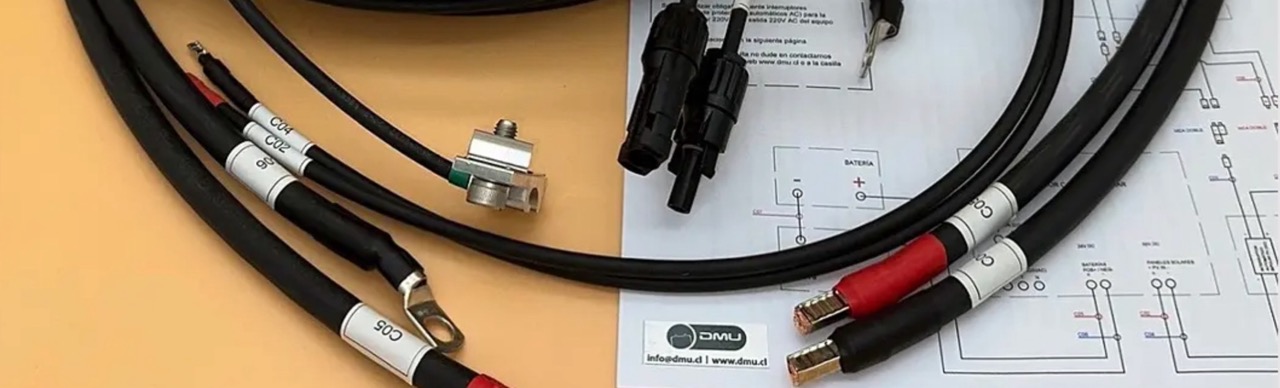

• Kit de cables listo para conectar y usar: 01 unidad del Kit de cables "tipo": Paneles-Tablero_Solar (15 MT) + Tablero_Solar-Inversor (0.2MT). Considera cableado solar especial 6mm2, plano de conexión y etiquetado de los cables para fácil conexión. Diseñado considerando 06 paneles instalados en línea [1x6] y 01 batería en línea [1x1].

• Kit de montaje listo para conectar y usar: 01 unidad del Kit estructura de montaje para 06 paneles: 03 x Perfil con Riel doble R2 4700MM + 02 x Union riel + 04 x Grapa Extremo 35MM R2 + 10 x Grapa Intermedia R2 35MM + 14 x Pieza anclaje en "L" PRO Incl. goma y tornillo autoperforante para fijar riel R2 a techo + 30 x Clip pasa-cables. Considera montar paneles en línea [1x6] paralelo a un techo.

• Sistema de protección a tierra PV para personas y equipos: 15 metros de Cable Solar 6 mm2 + 01 conector de riel + 02 conectores jumper para aterrizar estructura a tierra.

Nota: No se considera servicio de instalación, canalización, puesta a tierra para estructura solar, gabinete para las baterías, presentación ante la SEC u otros. Extras se pueden cotizar por separado según solicitud expresa del cliente. Se recomienda realizar una correcta instalación y cumplir con los parámetros óptimos de orientación e inclinación de los paneles solares (consulte con especialista de DMU Energy). Modelos y características de las baterías, paneles solares, controladores, inversores u otros pueden variar sin previo aviso por ello el kit definitivo se deberá definir en la cotización formal previo a la compra. Consulte a su ejecutivo de ventas por las características de los productos disponibles en el momento. Nota: declaración del sistema se puede cotizar por separado según expresa solicitud del cliente al momento de cotizar y evaluación de factibilidad. Inversor Off-Grid sin cert. ley 20.571.



¿Qué puedo energizar?

Este kit solar está especialmente diseñado para su uso en la zona sur de Chile proveyendo un excelente rendimiento, como referencia su correcta instalación en zonas como Puerto Montt permitirá trabajar de forma autónoma durante invierno y verano con equipamiento como iluminación LED, carga de celulares, refrigerador A+ de unos 20kW/mes, TV A+ & Deco A+ ó Radio 30Wh c/u por unas 6 horas diarias, PC & Router de unos 30Wh c/u por unas 6 horas diarias, bomba de agua de unos 350Wh por 1 o 2 horas diarias y una lavadora (sin secadora) de unos 0.1kW/ciclo una o dos veces por semana.

Para verificar un correcto funcionamiento del kit con sus equipos puede enviarnos un detalle de los consumos de sus equipos (fotografías de las placas características, etiqueta eficiencia energética u otro) más detalle del uso diario. Recomendamos que se contacte a uno de nuestros ejecutivos de ventas para obtener más información y una asesoría personalizada por parte de ingeniería.

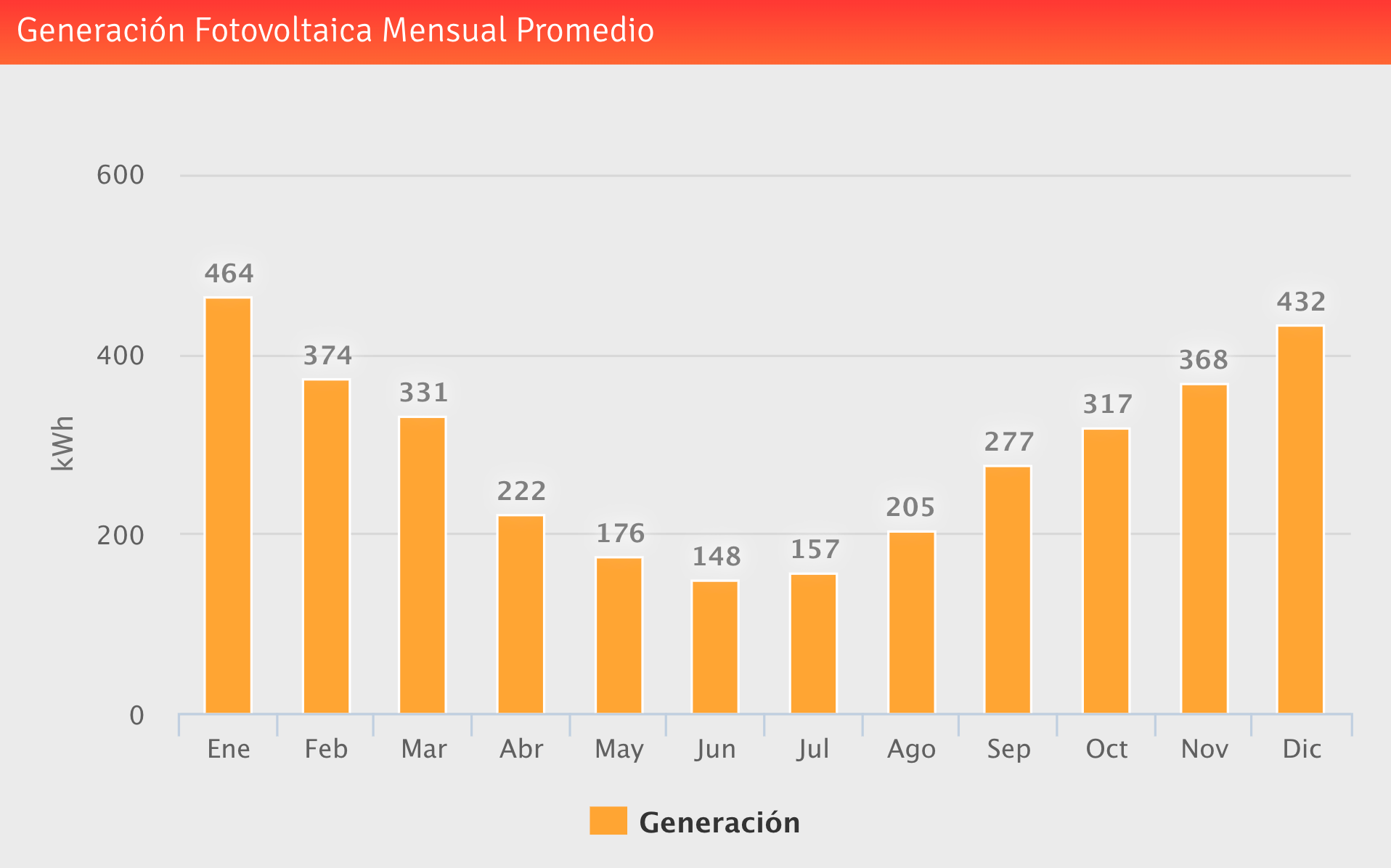

Resumen reporte generación fotovoltaica para 3,5kWp en paneles solares
(Puerto Montt)

Se observa una generación diaria teórica promedio en invierno (junio) de 4900Wh/día, por lo cual dejando un margen de seguridad el kit podría permitir fácilmente un consumo de unos 3900Wh/día dependiendo las condiciones meteorológicas y la correcta orientación e inclinación de los paneles, así como la no existencia de sombras, entre otros factores. En el época primavera-verano la generación puede llegar a duplicarse o hasta triplicarse, llegando a peaks de generación de hasta 15000Wh/día. Si bien la batería tiene una capacidad de almacenamiento real de 4500Wh aproximadamente, para optimizar el rendimiento del banco de baterías y evitar que este se descargue completamente durante la noche al punto que el sistema se apague se recomienda un consumo promedio de 3000~3500Wh/día durante invierno y hasta 3900Wh/día aproximadamente en verano. Recomendamos que contacte a uno de nuestros ingenieros para obtener más información y una asesoría personalizada.

Simulación de generación considera una instalación realizada en el local de DMU Energy ubicado en Puerto Montt. Datos de proyección: Capacidad Instalada: 3,5kWp, Tipo de Montaje: Fijo inclinado Paralelo al Techo con Inclinación (°): 35 y Azimut (°) -1.

Si los paneles solares se instalan en una estructura aislada e inclinados se podría llegar a generar hasta un 10% más de energía aprovechando la ventaja de los paneles solares bifaciales.

Los cálculos para el diseño de los kit solares fueron realizados considerando los datos de diferentes herramientas en línea y de tipo geográficas denominadas “Exploradores” que ha puesto a disposición del público y de forma gratuita el Ministerio de Energía de Chile, herramientas en línea destinadas al análisis de los recursos renovables. Estas herramientas son el resultado de una estrecha y prolongada colaboración entre el Ministerio de Energía, la Sociedad Alemana para la Cooperación Internacional (GIZ) y el Departamento de Geofísica de la Universidad de Chile, así como también de la Corporación Nacional Forestal y la Universidad Austral de Chile, la Dirección General de Aguas (DGA) y el Servicio Hidrográfico y Oceanográfico de la Armada (SHOA).

(1) Los equipos Inversores/Cargadores electrónicos Voltronic son compatibles con grupos generadores en la medida que estos provean de una muy buena calidad de suministro, teniendo especial cuidado en parámetros como disponer de voltaje estable de 220V ó 230Vac, frecuencia estable de 50Hz, AVR, una forma onda sinusoidal y totalmente pura. Si tiene dudas respecto a la calidad de suministro de su generador, en la medida de que tenga la intención de compra del inversor se puede coordinar una prueba (a priori sin costo) en nuestro local donde podamos comprobar la compatibilidad de su generador con nuestros Inversores Voltronic. Si por el contrario por dificultades de movilidad no es posible hacer la prueba con su generador o tiene la necesidad de disponer de un Inversor especial que pueda trabajar en condiciones más adversas de suministro nos lo puede indicar para cotizar un Inversor de una línea especial para trabajo pesado.



¿Servicio de instalación?

Servicio de instalación se puede cotizar por separado (totalmente opcional) a la medida del cliente, para ello contamos con personal calificado, protocolos de trabajo revisados por prevencionista de riesgos, EPP para trabajo en altura y carpeta con documentación SSO para trabajo con empresas bajo externalización.
